自制dtmb天线,通过数字电视直接看直播CCTV

九天狼4个月前 (12-16)其它1808

前段时间,电视家跑路了,导致直播电视台看不成了,找了一些其它软件,都不尽人意,今天晚上偶然看到文章,说数字电视可以直接用DTMB天线看直播,就想买个天线试试,但是网上买还得几天才能到货。就想着看能不能自制一个先用着,就研究了一下,还真搞成了。

首先,我们先说一下目前看电视的合规途径:

1、有线电视,不用说,装有线的电视,或者去有线电视台购买有线电视的无线机顶盒来观看,以前用这,说实话,清晰度不尽人意,但是速度还是挺快的。要么你就用有线的设备,不过现在好多小区都没提供有线的线路。

2、IPTV,这个很简单,联系你家庭宽带运营商,都可以给你装,当然你的套餐费高的话,有的就是免费的,套餐费低的话,可能每个月要加收一点点钱,不过这个看着是相当快的!台数也多,唯一的缺点就是需要另外安装一个机顶盒,看电视需要两个遥控器操作。

3、正规的软件:学习强国、央视频、咪咕视频,可以在手机上看,学习强国、咪咕视频大部分台可以投屏到电视的,央视频只有央视的台可以投屏,卫视台不能投屏。不过说实施,现在看直播台的大部分都是家里的老人,你让老人再去学习如何换APP,如何投屏有点强人所难了,有这功夫我们还不如费点钱用IPTV也对老人来说简单点呢,因此,这个功能不建议考虑了。

4、DTMB,地面数字广播,本次主要说的就是这个了。下面详细说说这是个什么玩意。


首先DTMB是需要天线的,说到天线,上世纪八、九十年代的电视,都是要天线的,那个时候的信息叫模拟信号,信号不好的时候就是满屏幕雪花和噪音,摇摇天线、拍拍电视,实际上模拟信号直到2020年才彻底关闭。模拟信号关闭后,国家仍然提供免费的电视信号,只不过改为了清晰度更高、抗干扰能力更强的DTMB,即数字地面多媒体广播(Digital Terrestrial Multimedia Broadcast),同时要求上市销售的电视必须强制具备该功能,而DTMB由于兼具着特殊时期的应急广播功能,各地广电必须开通,虽然频道数不多,但也保证了CCTV主要频道和本地(本省频道),一般有几十个(20左右吧)频道。而这可能是「最适合家里老人」的电视直播方案!简单、开机即可收看,成本仅是几十块钱的一根天线而已~

所以说,家里电视只要不是老古董的,基本上都有这个功能,不过这个功能主要在市区里边要好一点,如果离市区远的,得要加强设备才行了。TB上搜索DTMB天线就能购买。

首先,先确定一下电视能不能播放DTMB的信号:打开电视,遥控器上按下信号源键(或者设置里找到信号源,有的也可能叫节目源,反正你只要能找到这个就行),看看里边列出来的有”数字电视、DTV、地面数字、DTMB、数字接收、数字“等,只要有一个,就能用。


然后,可以先看一下你当地能看的节目:全国各省地面数字电视节目参数表查询—中文寻星,在里边点你所在的省,再点市,就能查了,不过里边的节目也不是都能看。

不过,现在买还需要时间,今天晚上在家闲着也没事,看到TB上也有几块钱的DTMB天线卖,就想着几块钱就能买应该没啥技术含量,能不能自制,就搜索了一下,还真能自制,有的人用晾衣架就弯出来能用的天线了,大部分人用的是铜丝,正好家里也有铜丝,开工吧。

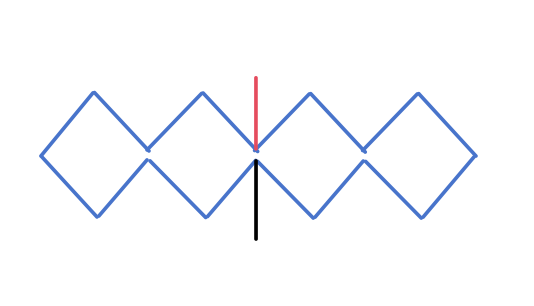

关于接收天线的详细数据百度都能查到,这里只说主要的,铜线至少1米长,可以做双菱形天线,2米多点是最好,可以做四菱形天线,四菱形肯定是比双菱形要好的,带皮省事,如果手工活精细也可以不带皮,折天线的时候,菱形的每个边长为12.5cm——13cm之间,每个菱形的边长工一至,当然,我们是手工的,有些许误差也没关系,需要注意一点就是:不管是双菱形还是四菱形,菱形的上半部分的线是一根通线,下半部分是一根通线,上下之前不能联通,除了最边上的菱形是连接的外,可能参考下边的参考图,黑、红两根线接有线电视线的同轴电缆(75-5型号)一个连接屏蔽网,一个连接中轴,如果没有相关的线的,可以像我一样连接一根细软铜线:

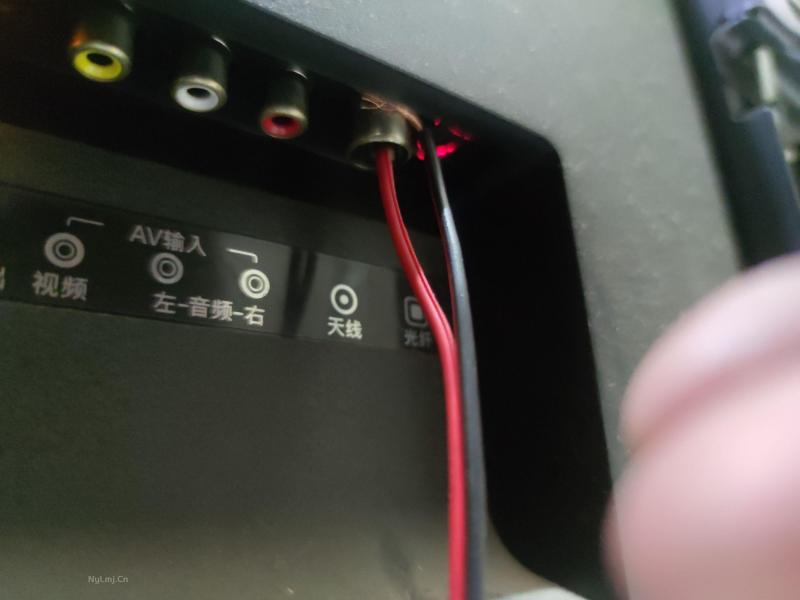

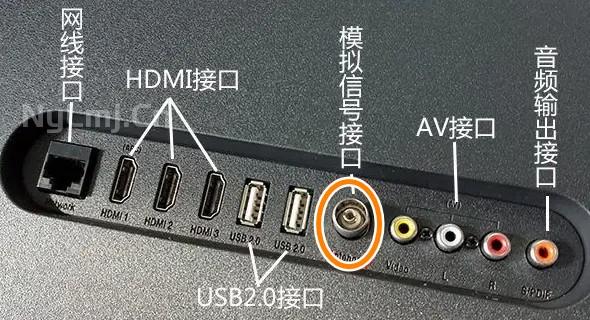

下面的制作成后的图,电视后边,一根插中间,一根想办法搭在外边的圆柱上:

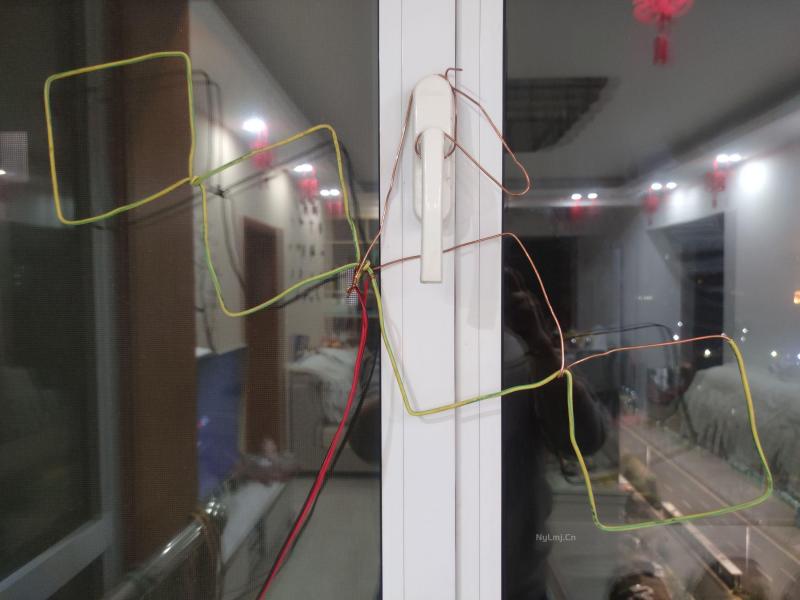

天线我挂在窗户上了,我这里这个角度信号最好,右边没外皮的是一开始觉得没外皮的信号要好点,后看别人做的都有外皮,就没再继续剥了,中间挂窗户的那点是多余的线,我也没剪断,正好用来挂上了。

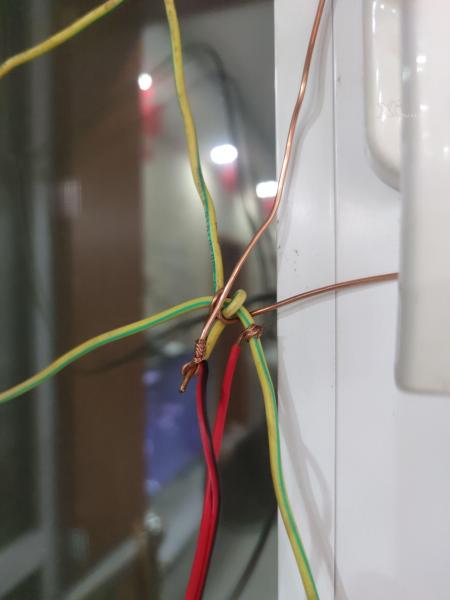

这是中间连接处的大图,红线那里是剪了个口,缠上的。

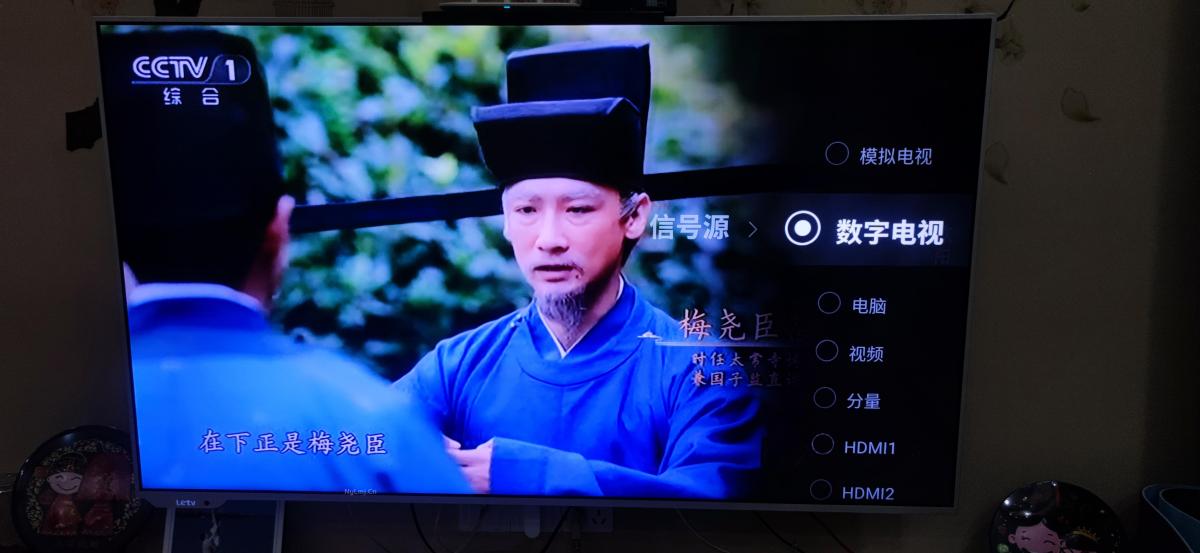

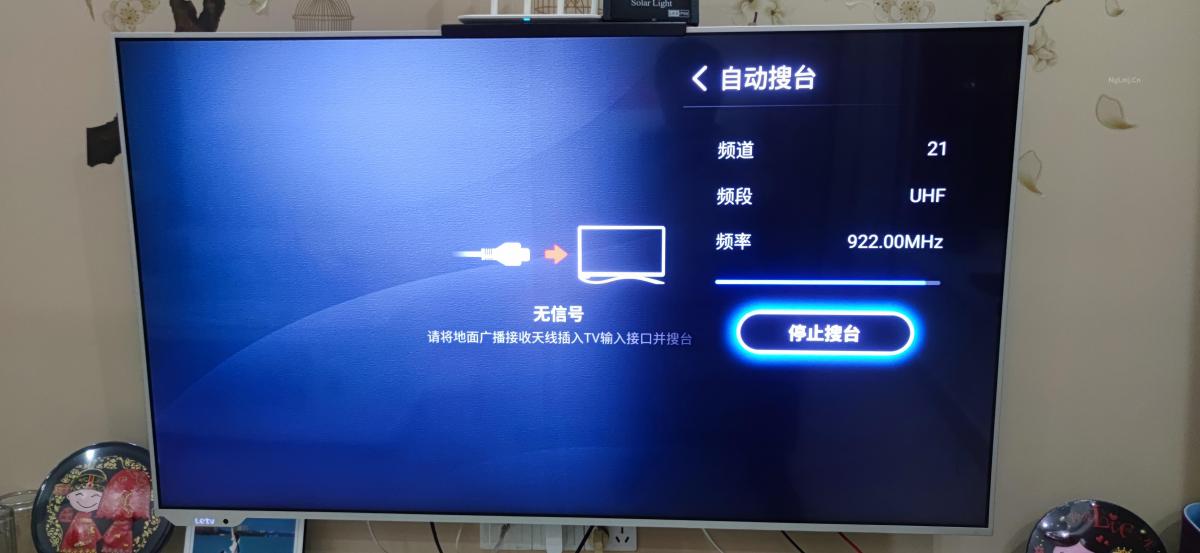

然后在电视上把信号源切换到数字电视(或者你的电视的相关DTMB源上),会提示没有信号,按菜单键,一般就会出来菜单,在菜单中找到能显示信号强度相关的功能,我的是手动搜台里边可以显示信号强度,在这里,调整天线的方向高度位置,直到信号强度、信号质量能稳定为止,然后使用自动搜台功能搜台即可。

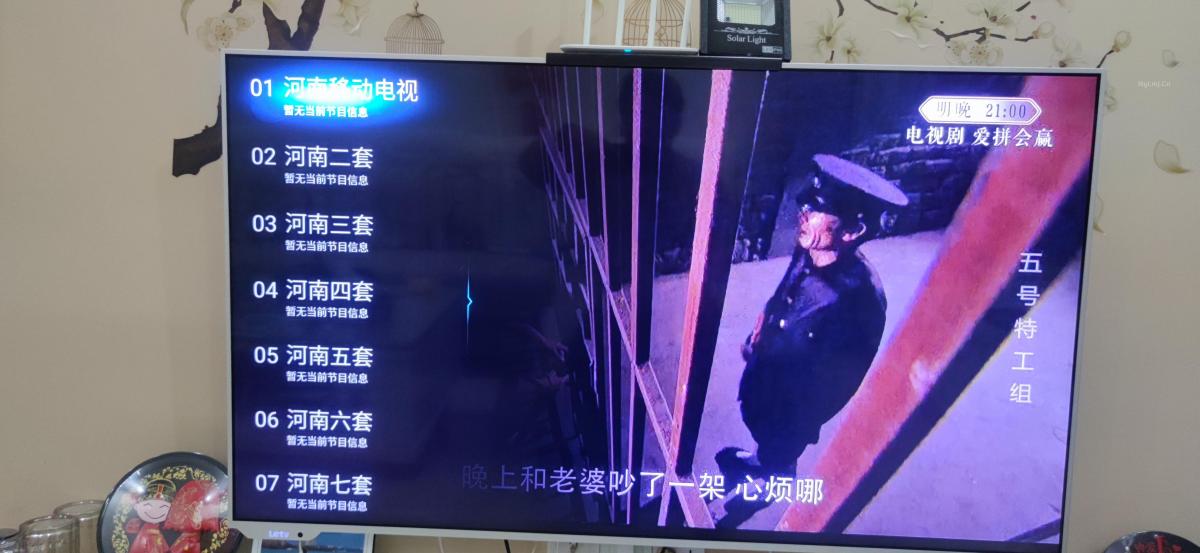

九个河南的频道,我这里是河南省,其它地方一般就是当时省台,如果本市、县还有节目信号的,也能搜索到相应的信号。

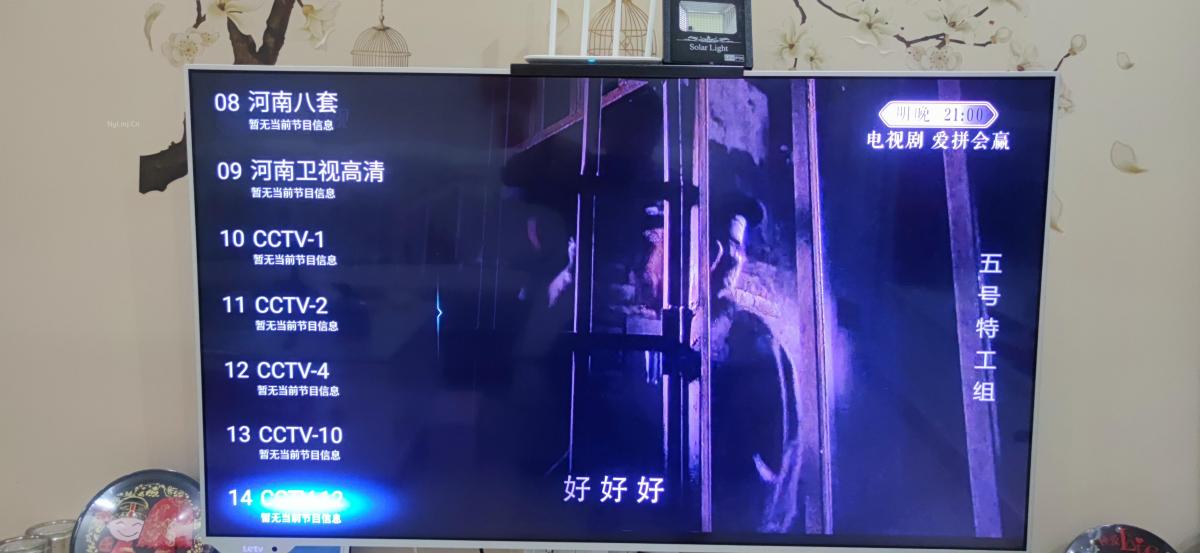

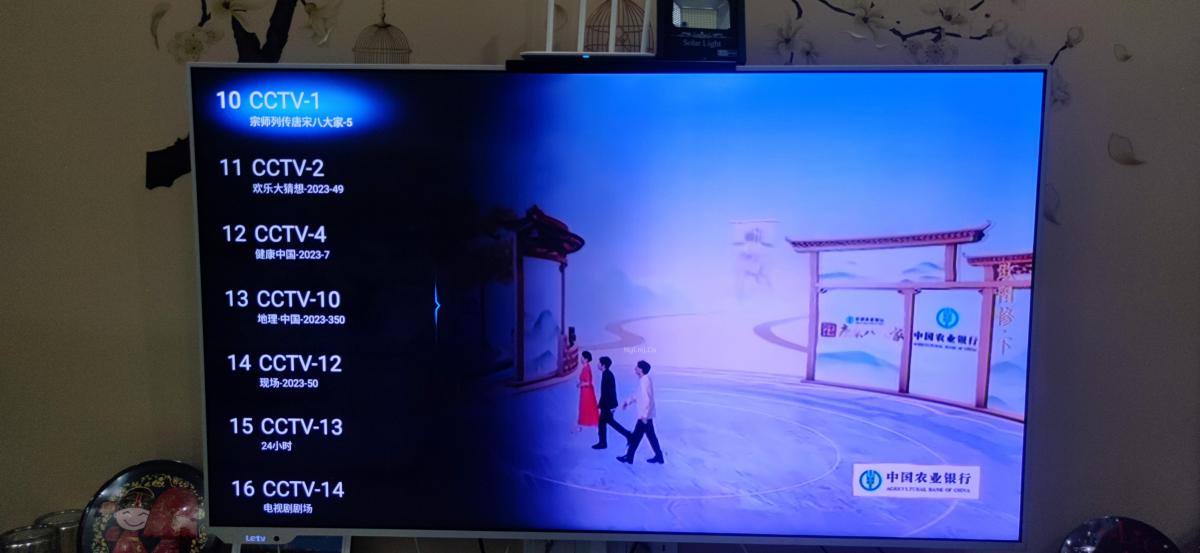

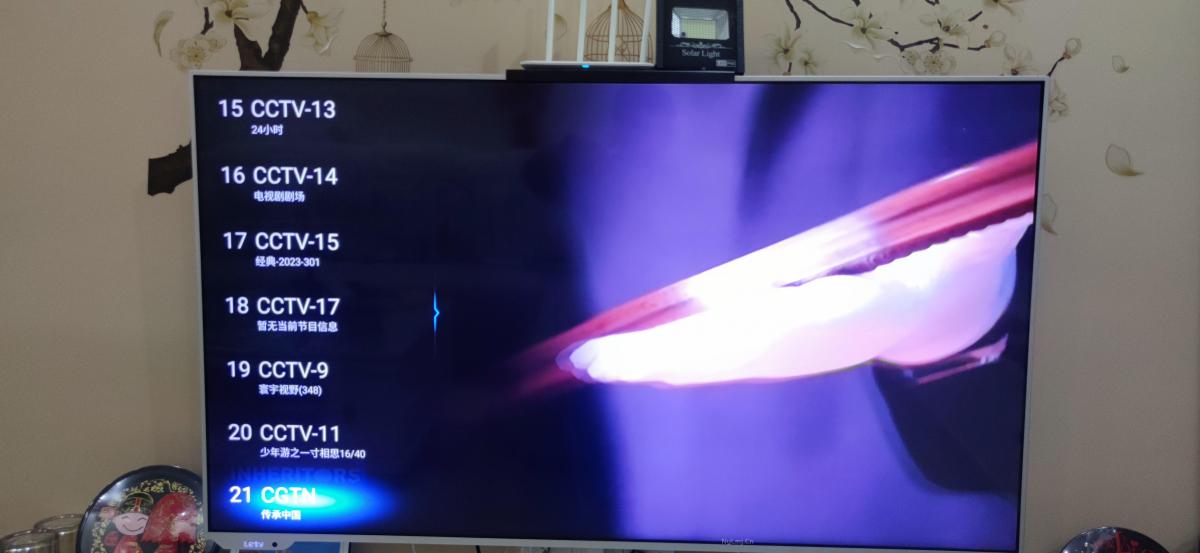

中央台搜索到12个,一般来说中央台的3、6、8肯定是加锁的,看不了,其它的理论上都能搜索到,我这个手工的只能搜索到这些,可能是我们当时只转了这些台吧。

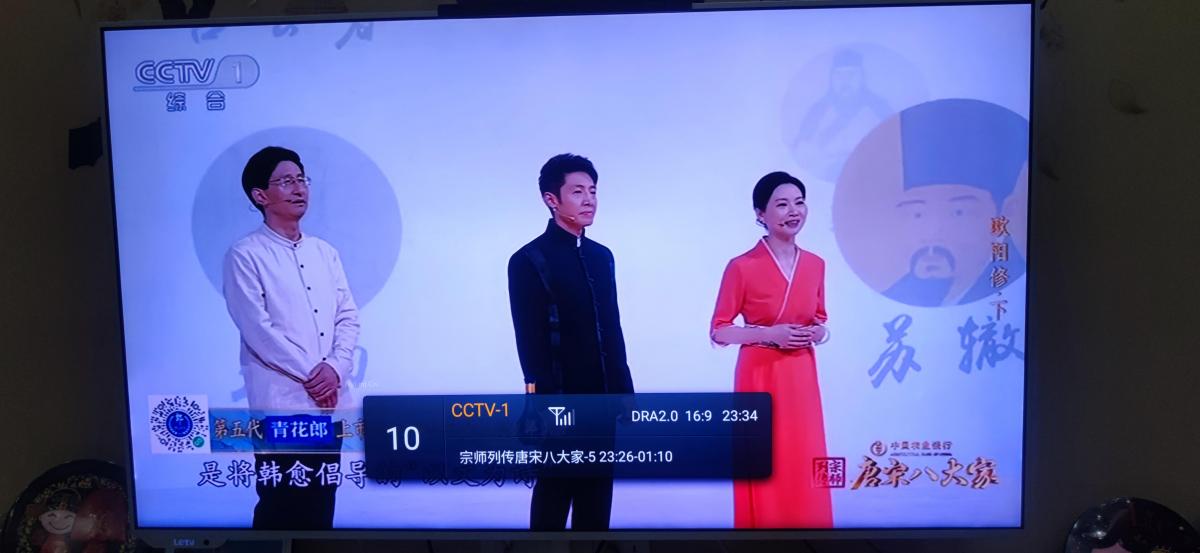

换台时,会显示信号图标和解码信息还有时间,不同的电视显示的可能不一样。


我的手工制作的天线能搜索到22个台,清晰度还算可能,速度也还不错,关键是不会卡,专门等到整点时,和北京时间对了一下,相差4秒的延迟,比大部分软件直播的30秒以上延迟强的不是一分半点!另外,听说小米电视3、4好像没有解码能力看不了,明天我试试再说。

好了,到这里,DTMB手工天线就说完了,动手能力强的可以自己试试,如果能成功,还是建议网购成品的,毕竟成品天线美观啊!
